Термоядерный Реактор Евгения Григорьева (ТРЕГ) G21B1/00



Известна актуальность проблемы освоения энергии управляемого термоядерного синтеза. Она до сих пор не решена из-за невозможности длительного удержания плазмы с температурой более 100 000 000°. Этому препятствует отсутствие магнитного поля (МП) замкнутой конфигурации и минимумом напряженности. Такое МП, как отмечалось в работе "Уравнения Максвелла", может быть создано системой из двух соосных торов произвольной конфигурации.

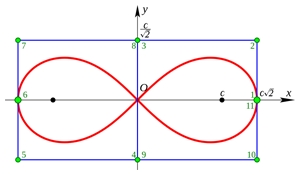

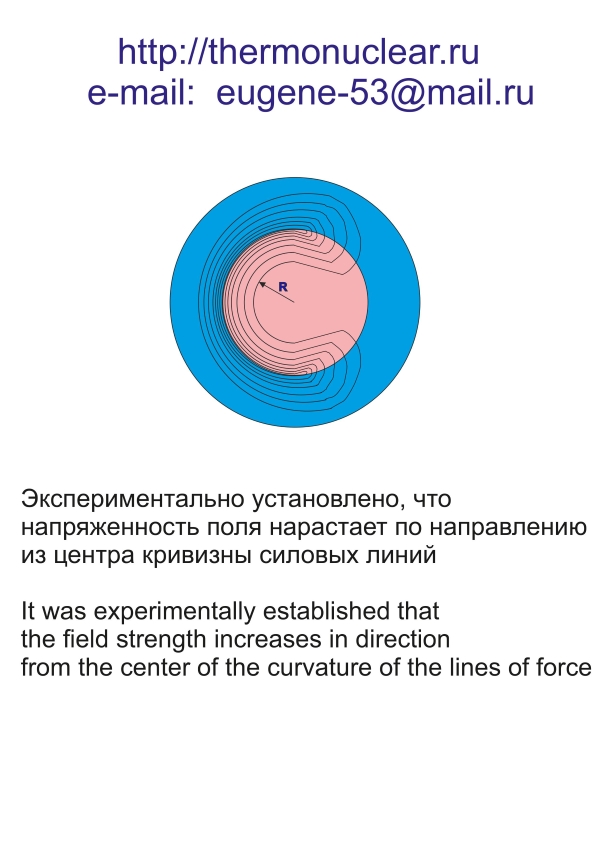

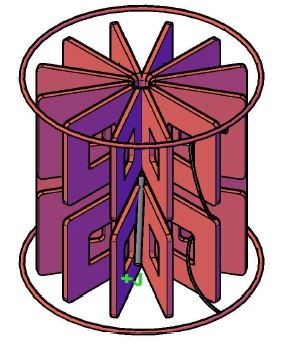

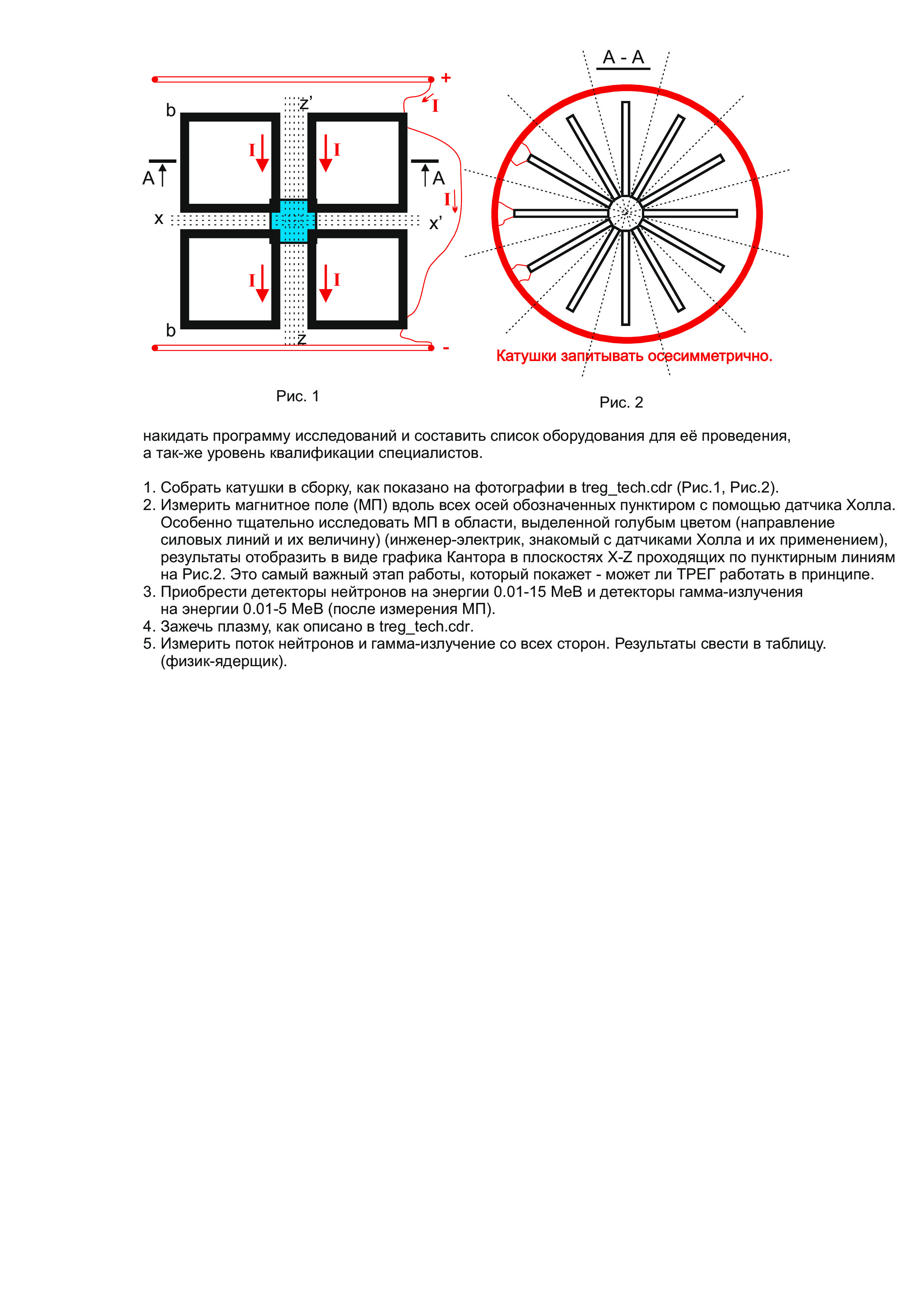

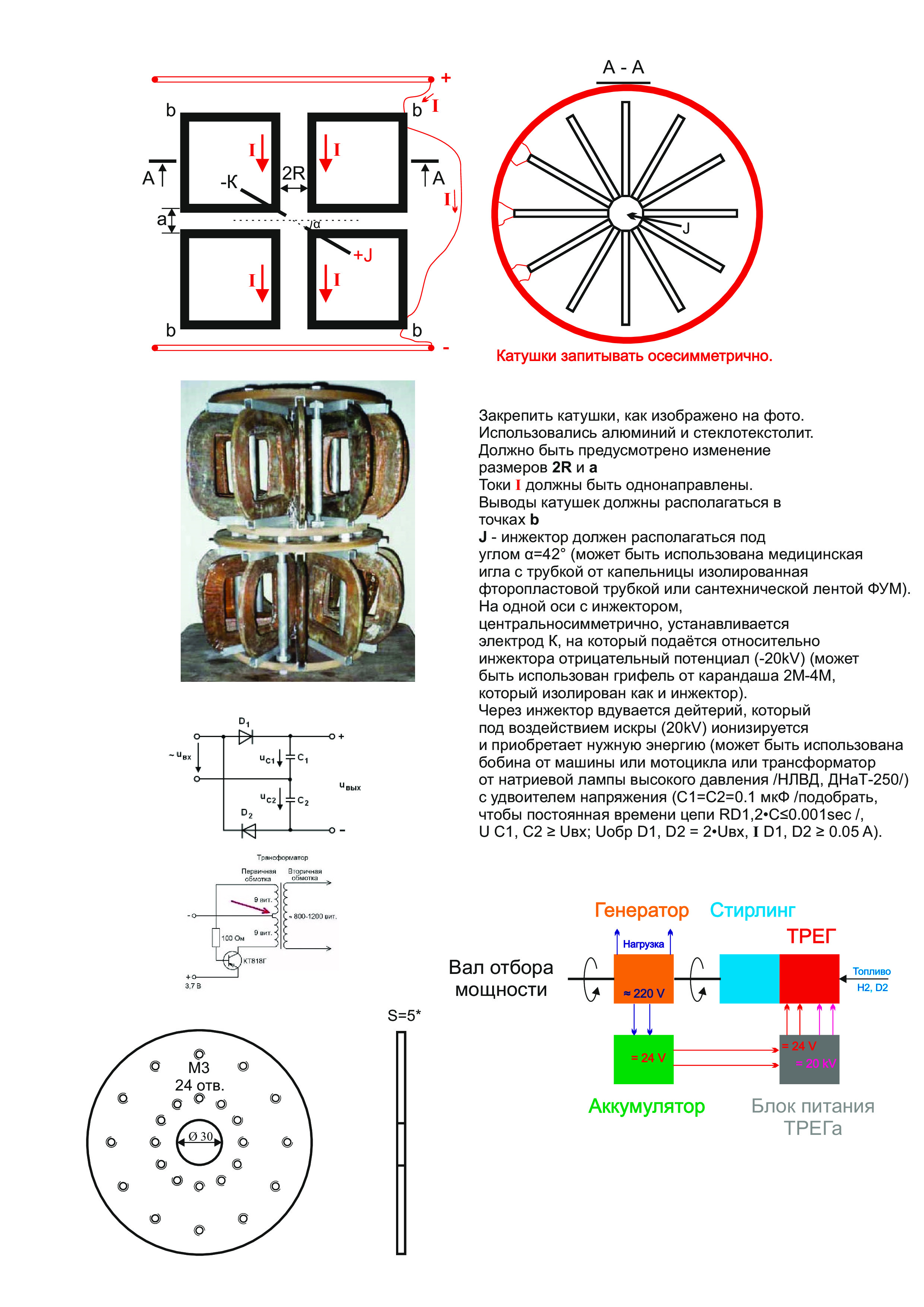

Одна из возможных конструкций ТРЕГ показана на Рис.1.



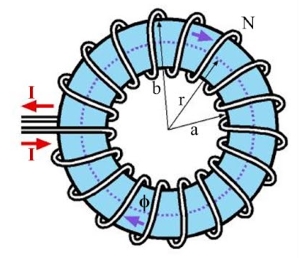

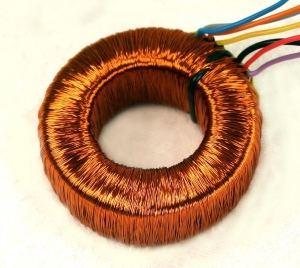

Рис.1
Сплошной тор  Клетка  Реальный тор

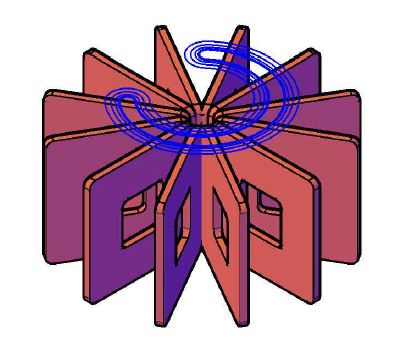

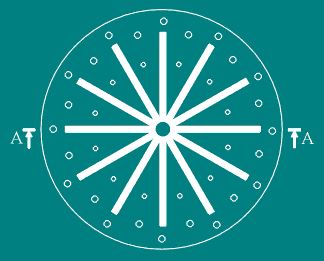

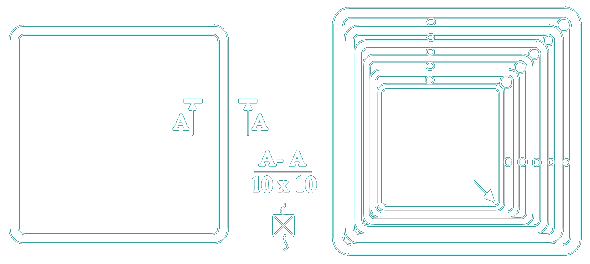

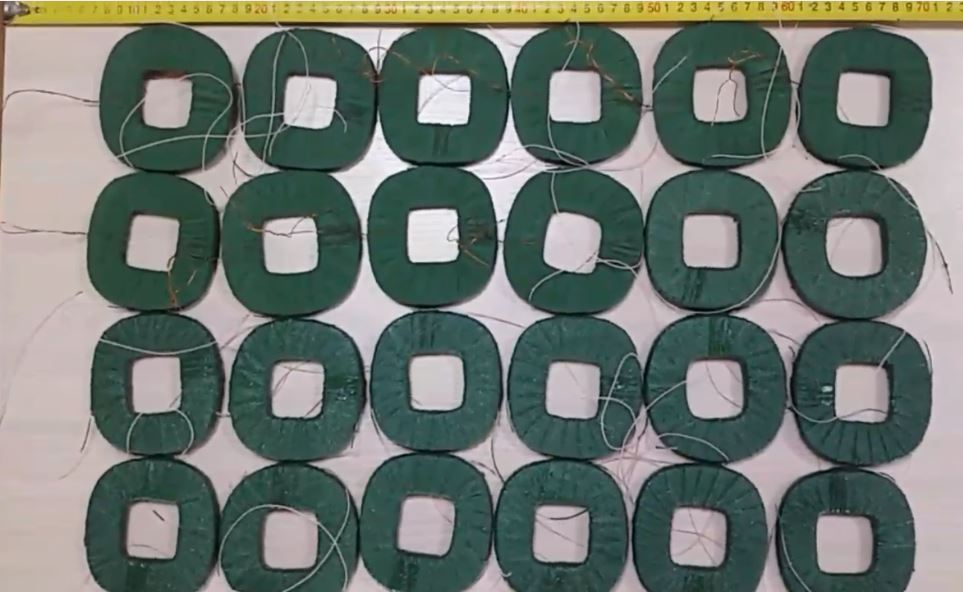

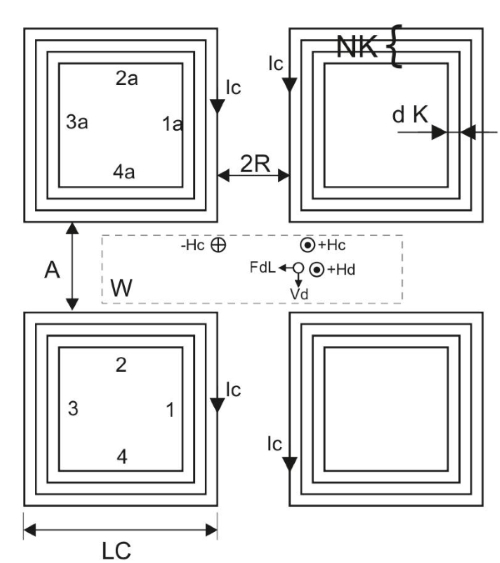

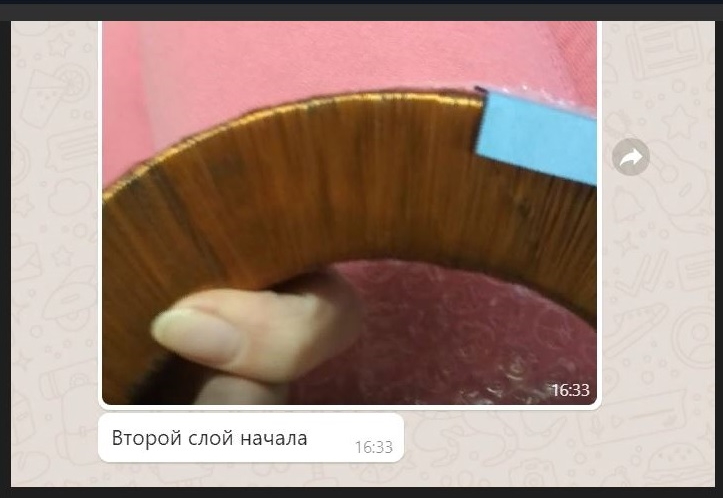

На Рис. 2 показана одна из составных катушек сегментированного тора.



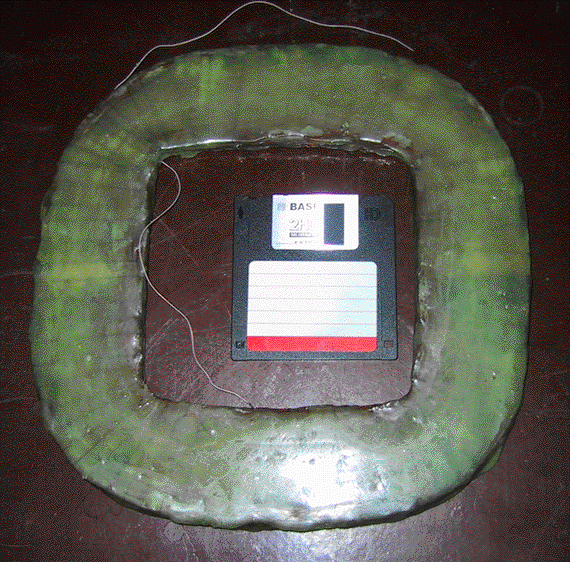

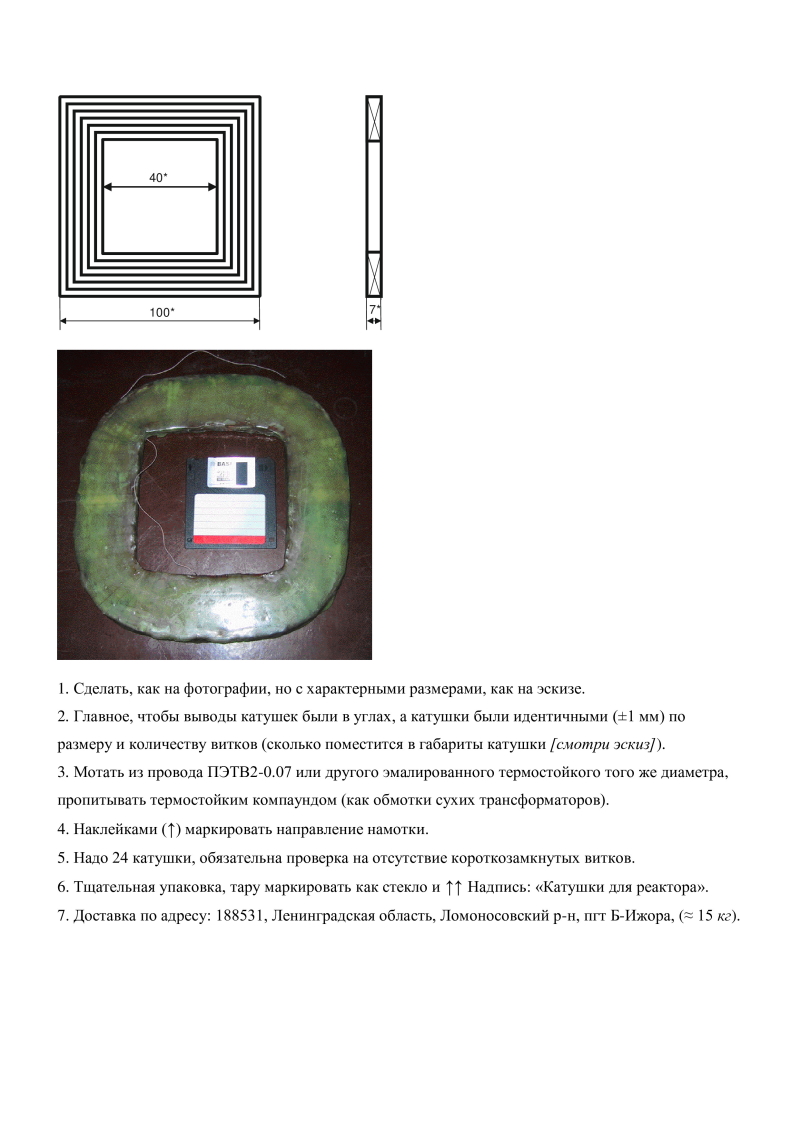

Рис. 2

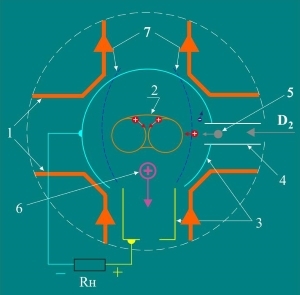

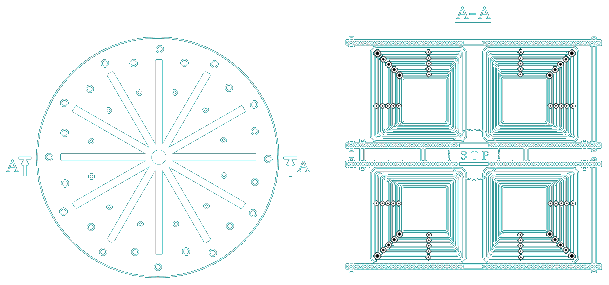

На Рис. 3 показана зона протекания термоядерной реакции (ЗТР).



Рис. 3

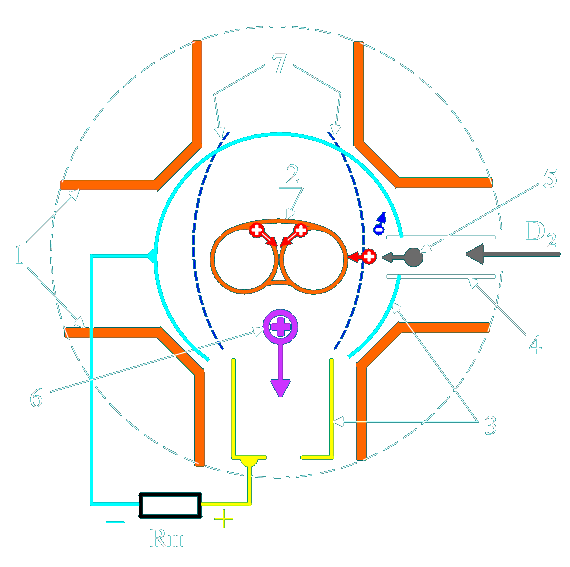

На Рис. 3 обозначены:
1. Катушки секционированного тора.
2. Тороидальное плазменное образование.
3. Коллекторы заряженных частиц.
4. Инжектор топлива (может располагаться в области "магнитных зеркал").
5. Нейтральная частица топлива, влетающая в ЗТР.
6. Заряженная частица - продукт реакции.
7. Поверхность максимальной напряженности МП (условно).

Устройство работает так.

Пропускают ток через катушки 1. Затем в ЗТР через инжектор 4 подают газообразное термоядерное топливо. При помощи электрического разряда в ЗТР создают начальное тороидальное плазменное образование (ТПО).

Потом увеличивают ток в катушках - плазма будет всесторонне обжиматься и нагреваться (сферический пинч). Когда реакция начнется, уменьшают величину МП до рабочего значения.

Регулируют положение инжектора затем, чтобы влетающая нейтральная частица свободно подошла к максимуму напряженности МП 7. Ее ионизация должна произойти на таком расстоянии от максимума, чтобы кинетической энергии ее ядра хватило для преодоления барьера, а энергии электрона - нет.

Тогда ядро пойдет в ЗТР, а электрон осядет на отрицательный коллектор.

Напряженность МП должна быть подобрана так, чтобы тяжелые, загрязняющие примеси покидали ЗТР из-за их большего ларморовского радиуса вращения.

     Р.В. Поль, "Оптика и атомная физика", Москва, Наука, 1966.
Энергия удаления последнего электрона из водородоподобного иона:
Ej = Z2 × Ry × h
Ry = 3.28815 [1/сек] - постоянная Ридберга;
h = 6.62-34 [Дж × сек] - постоянная Планка;
для Н (Z = 1);     Ej = 13.5 эВ;
для U (Z = 92);   Ej = 13.5 × (92/1)2 = 114 к эВ
для Be (Z = 4);   Ej = 13.5 × (4/1)2 = 216 эВ
Видно, что тяжелые ионы, из-за малой вероятности полной ионизации, будут многозарядными и иметь намного большее отношение m/e и, соответственно, намного больший ларморовский радиус вращения.

Положительно заряженные продукты реакции будут покидать ЗТР и попадать на положительный коллектор 3. С учетом разделения электронов получается прямое преобразование энергии (МГД-генератор).

Положительно заряженные продукты реакции будут покидать ЗТР и попадать на положительный коллектор 3. Нагрузка Rн включается между положительным и отрицательным коллекторами 3. Катушки, создающие удерживающее МП, лучше запитывать непосредственно от коллекторов. Энергия частиц - продуктов реакции высока (более 1.5 МэВ). Поэтому, лучше изготавливать катушки из возможно более тонкого провода - ампервитки сохраняются, а рабочее напряжение и сопротивление обмотки повышаются. При увеличении тока нагрузки (КЗ), ток в катушках, удерживающее МП и интенсивность синтеза будут уменьшаться - авторегулирование.
Процессы, протекающие в плазме, аналогичны описанным в
шаровой молнии.

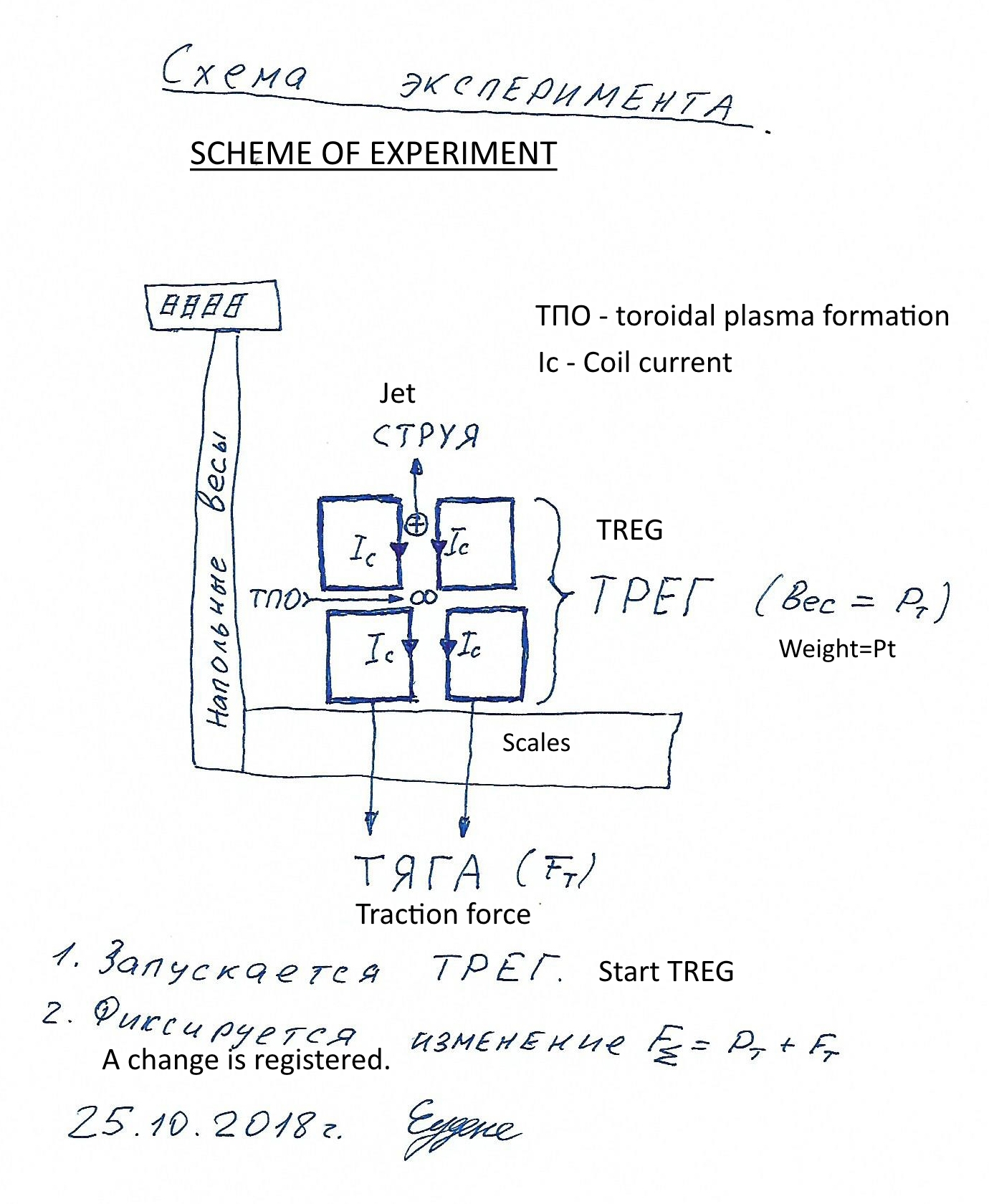

Таковы основные принципы построения промышленного термоядерного реактора.
