Конструкция установки с использованием
обмоток бытовых электродвигателей.



Произведен расчет конструкции из вложенных друг в друга сегментированных торов. В расчетах использованы параметры, соответствующие промышленно выпускаемым катушкам. Учтена неточность изготовления системы - смещение катушек по радиусу, по оси системы и угловая неточность.

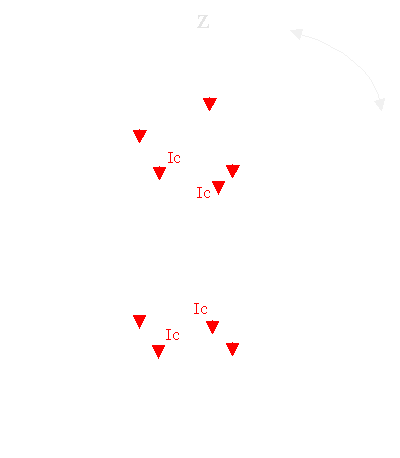

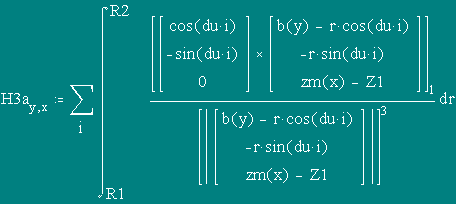

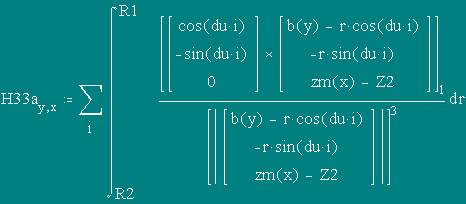

Расчет первого набора катушек (двойного тора).



L - длина стороны квадратной катушки [м];

A - расстояние между торами [м];

NK - количество катушек в торе;

du - угол между катушками [рад];

Ic - ампер-витки одной катушки [А];

R1 - радиус внутреннего отверстия тора [м];

W - рассчитываемая область поля;

DR , DA , Du - погрешности изготовления устройства;

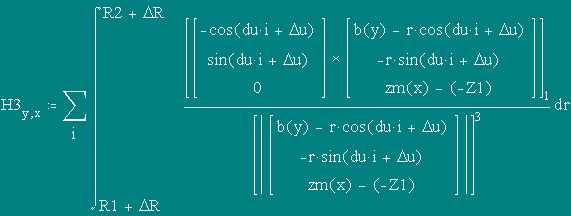

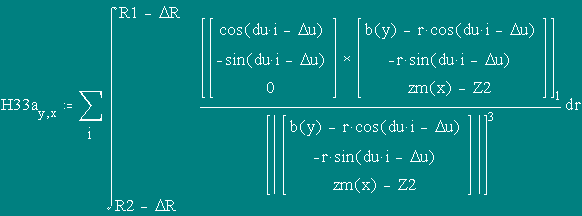

Расчет второго набора катушек (двойного тора), размещенных с погрешностями.











     " Tesla "

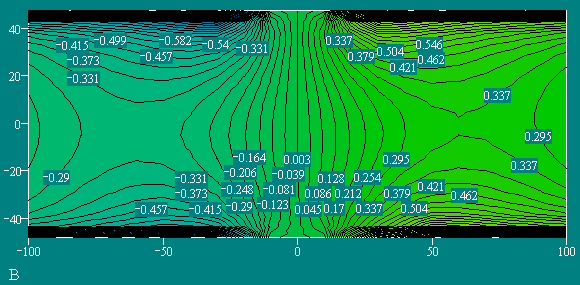

Структура рассчитанного суммарного магнитного поля в виде графика Кантора.
Показаны сечения поверхностей уровня равной напряженности МП.
Вектор напряженности направлен перпендикулярно плоскости рисунка.


Как видно из графика, использование промышленно выпускаемых катушек вполне приемлемо. При этом неточность изготовления не играет решающей роли. Симметрия системы может быть соблюдена приблизительно. Это не повлияет кардинально на основное свойство устройства - создание магнитного поля типа "магнитный кокон".
